IT제품 쓰면서 항상 따라다니는 문제가 바로 배터리 입니다. iPhone도 예외는 아니고요.

제가 사용하는 3GS는 iOS5 beta6을 쓰고 있는데, 배터리를 한번 자가 교환 해줬는데도 항상 불안하더군요.
그래서 고민끝에 RC에서 사용하는 LiPo 배터리를 사용하면 좋겠다 싶어 젠더를 하나 만들어 봤습니다.

LiPo 배터리에 장점은 용량이 크고 가볍다는 것입니다. 표준화가 잘 되어 있고 구하기도 쉽지요. 가격도 저렴합니다.

제가 사용한 배터리는 7.4v(2cell), 10C, 5200mAh, $8.5 짜리네요.
전압을 다운 할것이기 때문에 7.4v 이상 사용해야 합니다.

사용부품 : USB A소켓, 저항 100k x2, 220옴, 330옴, 캐패시터 0.33uF(없어서 대체 224), 0.1uF(104), 레귤레이터7805A, 전선, 딘스잭 1쌍, 만능기판, LiPo배터리, 아이폰 충전 케이블


만능기판이 약간 부족해서 회로정리가 조금 아쉽네요.
납땜을 대충 했는데....배터리쪽 합선될까봐 좀 걱정스럽긴 하네요. 합선되면 배터리 위험 할텐데....

나중에 글루건으로 도배해야 겠습니다.


위쪽은 그래도 깔끔한편 ^^


배터리 두개면 하루는 문제 없겠죠? ^^
저 큰 용량을 보니 왠지 배가 부르네요. 이제는 아이폰에 빨간 배터리 보면서 마음 조리는 날이 없기를....

선 정리 잘해서 아이폰과 같이 들고 다니면 크게 불편하지 않을거 같습니다.


예전에 샀던건데 일반 AA 배터리로 USB전원을 만들어내는 친큐 라는 장치가 있습니다.

가격도 1.2만원 밖에 않해서 가격대비 좋은 재품입니다.

다만 부피는 좀 있네요.

친큐에 USB포트가 있어서 휴대폰 USB 충전 케이블을 꽂으면 휴대폰을 충전할수 있고 PSP도 충전할수 있는 장치입니다.

그런데 아이폰은 충전이 되질 않아 이상하다 싶어 웹을 검색하기 시작했습니다.

알아보니 내용은 이렇습니다.



USB 커넥터 핀

신호

I/O

정의

1

Vcc

해당 없음

공급 전압

2

DATA-

I/O

데이타

3

DATA+

I/O

데이타

4

GND

해당 없음

신호 접지

USB단자는 4핀으로 이루어져있고 보통은 1번과 4번으로 5v가 나오니 이것을 이용해서 충전을 합니다.
하지만 아이폰은 2.3번 핀에서 값을 읽어와야 충전이 되는 방식이라 충전이 안되는 것이더군요.
그래서 2, 3번 핀에 값만 재대로 출력해주면 아이폰도 충전이 가능합니다.

방법은 두가지가 있습니다.

1) 500mA 공급 회로

출처 : 기술여행자님 블로그 http://techblog.textcube.com/115

R1, R2 : 100K  , D-, D+ : 2.5v

R1, R2에 같은 값의 저항을 사용하면 D-,D+에 2.5v가 걸리면서 아이폰에 500mA가 공급됩니다.


2) 750mA 공급 회로

출처 : 기술여행자님 블로그 http://techblog.textcube.com/115

R1, R2, R4 : 100K(갈흑황금), R3 :150K(갈녹황금)  , D- : 2.5v , D+ : 2v

R3, R4에 다른 값의 저항을 사용하면 D-에 2.5v, D+에 2v가 걸리면서 아이폰에 750mA가 공급되면서 1)의 회로보다 더 빠르게 충전을 할수가 있습니다.



저는 2)의 회로를 따라만들었습니다.
역시나 2,3번 핀이 비어있더군요.
각 핀에 전선을 연결하고...

비어 있는 2,3번 핀에 저항을 연결했습니다.

지금 보니 선을 왜그렇게 길게 했나 모르겠네요.
암튼 기니 땜질하긴 편하네요.

글루건으로 고정했습니다.

공간이 없어서 반대쪽에 안전하게 고정.

완성된 모습입니다.

아이폰 충전 케이블을 연결하니 배터리 표시에 반가운 번개표가 보이네요.
호환성 경고 같은것도 없이 깔끔하게 작동 됩니다.

자 다음은 충전시간 테스트입니다.
2%남은 상태에서 충전을 시작했습니다. 9시29분
맥셀충전지가 충전해놓은지 좀 돼서 완충된 상태가 아닐껍니다.

1시간이 지난 10시35분...43% 충전중입니다.

제가 계속확인을 못하는 바람에 시간이 많이 지나 완충까지 얼마나 걸리는지 정확히 측정은 못했습니다.
오후 1시 완충된 상태이고 친큐에는 아직 배터리가 남아 있어 불이 켜져있네요.

결과 : 한번 완충하고도 여유가 있습니다.
AA배터리 4개로 완충하고도 여유가 있다니...상당히 만족스런 결과네요.
값비싼 에네루프 부스터보다 좋습니다. ^^





  1. 나그네 2010.11.18 15:33 신고

    반갑습니다. 저도 개조해서 쓰는데 전 저항없이 2-3번 쇼트시켰어요. 장시간 써보지 않아서 아직문제는 모르겠는데. 저항없이 쇼트할경루 문제가 생길까요?? 전류최대치가 큰 문제없어보입니다만.

    • BlogIcon pepsiman 2010.11.18 16:18 신고

      다른 연결 전혀 없이 2,3번만 서로 연결하셨나요?
      그래도 동작이 되나요? 신기하네요.
      문제는 없을거 같은데...동작이 안될듯한데 되나보네요.
      전압이 일정하게 않읽혀서 정확한 동작을 보장 못할듯 싶습니다.
      충전되다 안되다 할지도....

  2. SMG 2011.03.17 21:28 신고

    저거 저항 색깔좀 알수잇을까요 값하구요... ㅎ
    한번 저두 만들어 보구 싶은대 저항이 뭐인지.. 잘모르겠어요 ㅎㅎ

    • BlogIcon pepsiman 2011.04.05 18:05 신고

      SMG님 안녕하세요.
      R1, R2, R4 : 100K(갈흑황금), R3 :150K(갈녹황금) 이네요.
      참고하셔서 만들어 보세요 ^^

  3. 구닥다리 2012.05.03 09:27 신고

    급할 때 유용하게 쓸 수 있겠네요^^
    가격도 저렴하고 좋네요~

    • BlogIcon pepsiman 2012.06.14 13:48 신고

      3gs는 정말 배터리가 짧아서 한2시간만 통하면 아이폰이 꺼져요...
      아이폰이 없으면 세상 참 막막하죠...OTL


주요 이슈

1. 라티나 디스플레이
 - 아몰레드보다 픽셀이 더 촘촘하다네요 (인치당 326픽셀, 인간은300픽셀정도 인지 가능하다는군요)

2. 자이로 센서 채용
 - 자이로센서는 각속도를 측정가능한 센서지요. 기존의 가속도 센서와는 다른 것입니다. 어떤 응용이 가능할지 기대되네요

3. 해상도 4배로 확장
 - 화면 크기는 동일, 960 x 640, iPad와 동일한 해상도를 재공합니다.

4. 500메가 픽셀 카메라
 - 720p, 30fps 의 HD동영상을 촬영가능하고 편집용 프로그램으로 아이폰용 iMovie를 유료판매 한답니다.
 - 화상통화용 전면카메라 탑재
 - 플레시 탑재

5. iBook 제공
 - iPad에서만 가능하던 전자책을 아이폰에서도 볼수 있게 되었습니다.
 - pdf파일도 읽을수 있습니다.

6. iAd 제공
 - 애플에서 아이폰에 직접 광고 할수 있는 방법을 재공하고 수익의 60%를 앱개발자에게 돌려줍니다.

7. 늘어난 배터리타임
 - WiFi에서 1시간, 통화는 2시간 정도 늘어난것 같습니다.

8. 세계 최소 두께
 - 9.3mm

9. 가격
 - 2년 약정시 미국내 가격 32GB - $299, 16GB - $199

10. 보상판매 실시
 - AT&T의 경우 보상판매 같은 업그래이드 플랜이 있나봅니다.


추후 일정

6/ 8   개발자 SDK 발표
6/21   iOS4 업그레이드
6/24   세계 동시 발배
7/18   한국 발배 - KT

-----------------------------------------------------------------------------------------------------
6/9  KT발표 추가 내용

애플사의 아이폰 4 출시 발표에 따라, KT는 6월 9일(수)부터 기존 아이폰 모델에대해서 다음과 같이 가격인하를 실시합니다.

[ 아이폰 가격 인하 내역 ]
- 아이폰 3Gs 16GB : 814,000원 → 748,000원 (66,000원 인하)
- 아이폰 3Gs 32GB : 946,000원 → 814,000원 (132,000원 인하)


언론을 통해 발표된 것처럼 7월에 출시되는 아이폰 4에서도 최고의 만족을 제공하기 위해 철저히 준비하겠으며, 기존 아이폰 사용 고객을 위한 할부잔액 승계 프로그램 등도 계획중에 있습니다.

승계 프로그램이라...역시 KT가 변화의 흐름을 잘 타고 있군요.
SK를 꼭 제쳐주길....
어쩌다 티스토어에 한번 들어가 되었는데...

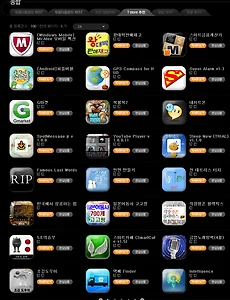

옴니아에서 어떤 어플이 추천되는지 궁금해서 추천 메뉴를 눌러봤습니다.
보시다 싶이 백신이 1위를 하고 있네요.
그렇지 않아도 느린 스마트폰에 백신을 백그라운드로 돌려야 한다고 생각하니 앞이 캄캄하네요.
실시간 검사는안하고 수동으로 검사하면 괜찮을려나요?

추천 어플들이라고는 하는데 딱히 깔고 싶은건 안보이는군요

다음은 베스트 어플입니다.

찾는 김에 아이폰 앱의 순위도 찾아봤습니다.
아이폰은 추천 앱이 없네요. 다운로드 순위인가?

판단은 여러분이 ^^

주요 앱은 TwitBird, MobileRss, 버즈 Meebo, foursquare 등이고요. push기능이 있는 것들은 첫 페이지에 놓고 있습니다.
하단에는 웹과 다음지도가 있습니다.
웹은 제가 자주가는 북마크들로 시작하는 웹페이지가 나오도록 설정되어 있습니다.

2페이지에는 뉴스와 기름값, 주식, 뱅킹, 사전등의 정보들로 자주 사용하는 앱들을 배치하고 있습니다.
구글 doc도 자주 사용하네요

3페이지에는 교통정보와 AR정보로 채워져 있습니다.
지하철, 서울버스, ScanSearch, 고속도로 정보등이 보이네요.

저는 순정을 사용하고 있고 유료 앱은 3개 쓰고 있습니다.
MovieGuide, 오카리나, SleepCycle가 전부고요. 구입 초기에 잠깐 사봤습니다.

제일 많이 사용하는 앱은 TwitBird, MobileRss, Meebo(구글톡), Mail, 뉴스, 다음지도, 지하철노선, 서울버스
여러분은 어떤 앱을 사용하시나요?

iPhone 에서 작성된 글입니다.
  1. 2010.03.31 14:16

    비밀댓글입니다

    • BlogIcon pepsiman 2010.03.30 17:20 신고

      안녕하세요.블로그를 방문해주셔서 감사합니다.
      네이버 메일로는 아무것도 온것이 없네요.
      메일 주소를 잘못아신듯하네요

아이폰(iPhone)은 버튼 하나로 많은 기능을 할수 있어서 처음에는 홈버튼으로만 쓰다가 기능을 알게되면 iPod을 호출할때도 쓰고 알수록 편리한 기능이 많습니다. 한번 보시고 유용하게 이용하시기 바랍니다. ^^

홈버튼, 전원버튼
홈번튼 길게 누름            : 음성 제어
아이폰 흔들기                : 취소
홈 + 전원을 5초 이상누름 : 하드 리셋
홈버튼 2번 누름              : iPod 제어판  (홈, 검색, 전화 즐겨찾기, 카메라, iPod 선택가능, 설정>홈에서 설정)
홈버튼 3번 누름              : VoiceOver토글 (VoiceOver토글, 바탕색 토글, 묻기 선택가능, 설정>일반>손쉬운사용에서 설정)
홈 + 전원 누름                : 화면 캡쳐후 앨범에 저장
전원버튼 길게 누름          : 전원을 끄거나 이상태에서 홈버튼을 누르면 응답없는 어플만 강제 종료 됩니다.


iPod
재생중 흔들기 : 랜덤 재생
재생중 이어폰이 뽑히면 음악이 일시정지 됩니다.
탐색바를 아래로 드래그 하면 1/2, 1/4로 정밀하게 탐색할 수 있습니다.



키보드
$를 길게 누르면 다른나라 화폐기호를 입력할 수 있습니다.
주소 입력중 [.com]을 길게 누르면 [.edu][.org][.ac.kr][.co.kr][.kr][.net]등이 나타납니다.
주소창에 www 와 com을 생략해서 입력해도 찾아 갑니다. ex) apple -> www.apple.com
글자를 더블탭 하면 단어가 선택되면서 블럭설정 모드가 됩니다.
글자에 길게 누르면 돋보기 모드가 됩니다.
한글 입력 중 숫자를 입력할 경우 숫자 버튼에서 손을 때지않고 숫자를 드래그해서 입력하면 입력후 한글모드(이전모드)로 다시 돌아갑니다.
스페이스키들 두번 누르면 마침표[.]가 입력됩니다.
자동 완성(추천) 기능 : 글자를 입력하다보면 아이폰이 단어를 추천해줍니다 추천단어를 입력하려면 스페이스키를, 취소하려면 추천단어를 탭하면 됩니다. 추천단어는 학습기능이 있어서 계속 사용하다보면 자주 쓰는 단어가 표시됩니다.


인터넷
링크를 길게 누르면 새창으로 열립니다.
화면 상단(시계부분)을 탭하면 화면의 최상단으로 이동하고, 주소창이 보입니다.
이미지를 길게 누르면 이미지를 저장할 수 있습니다.
글자를 길게누르면 단어가 선택되면서 블럭설정 모드가 됩니다.
이미지나 텍스트를 더블탭하면 확대됩니다.


전화
전화벨이 울릴때 볼륨키를 한번 누르면 무음모드로 전환됩니다.
전화번호를 메모하려면 통화화면에서 연락처를 눌러 추가[+] 해야 합니다.


이어폰
버튼 길게 누름         : 음성 제어
버튼 1번 누름           : 전화받기 또는 iPod재생
버튼 2번 누름           : 다음곡
버튼 2번, 2번째 길게  : 앞으로 탐색
버튼 3번 누름           : 이전곡
버튼 3번, 3번째 길게  : 뒤로 탐색


기본 계산기를 가로보기로 전환하면 공학용 계산기가 됩니다.
구입은 지난달 말에 했는데....
가지고 놀기 바빠서 이제야 인증샷을 올리네요
이제야 어느정도 (사용할)준비가 된거 같네요 호호호

아이폰으로 웹서핑까지 하니 컴을 켤일이 없네요.
속도도 pc보다도 쾌적할지도 모르겠습니다.

플래시가 안되는것만 빼고는....안되서 오히려 더 쾌적한것 같네요
역시 대단한물건입니다. 지금까지 구입한 모바일기기중 가장 만족스럽습니다.
(pda, mp3, umpc, psp, 네비, 디카, gps loger 등등등)
오래 오래 이뻐해줄껍니다.
