컴파일러

WinAVR 20090313 Download

- 개발툴 설치전에 컴파일러를 먼저 설치해야 합니다.

http://sourceforge.net/project/showfiles.php?group_id=68108


개발툴

AvrStudio 4.16 Download

http://www.atmel.com/dyn/products/tools_card.asp?tool_id=2725


AvrStudio 4.16 SP1 Download

http://www.atmel.com/dyn/products/tools_card.asp?tool_id=2725


CodeVisionAVR Evaluation Download V2.04.2c

http://www.hpinfotech.ro/html/download.htm


Bascom-AVR demo 1.11.9.1 Download

- basic언어를 사용하고 시뮬레이터가 우수합니다. 부트로더도 자체지원하는것 같습니다.

http://www.mcselec.com/index.php?option=com_docman&task=cat_view&gid=99&Itemid=54


AVREdit 3.8 Download

http://terabank.co.kr/bbs/zboard.php?id=down


드라이버

CP2102 driver

usb 가상 시리얼포트 CP2102 칩 드라이버

www.silabs.com


FTDI (VCP) driver

http://www.ftdichip.com/Drivers/VCP.htm



ISP

PonyProg 1.17.h Download

http://www.lancos.com/ppwin95.html


ToastProgUSB 2.1 Download

http://www.toastprog.com/front/php/b/board_list.php?board_no=7



기타 참고자료

    . 컴파일러
       - AVR Studio4.14 컴파일러 : 커뮤니티->개발툴 자료실
       - AVR Studio4/WinAVR 설치 방법(다운로드)
       - CodeVisionAVR 설치 방법(다운로드)
     . 프로젝트 생성
       -
 CodeVisionAVR 프로젝트 생성(다운로드)
       - AVR Studio4 프로젝트 생성(다운로드)
     . ISP 사용법
       -
 PonyProg  I
SP(다운로드)
       - ToastProg
ISP(다운로드)
       -
 CodeVisionAVR ISP(다운로드)
       -
 AVR Studio4 ISP(다운로드)
     . JTAG 사용법
       - AVR Studio4
JTAG(다운로드)

    . 예제프로그램 TEST 방법
       -
 AVR Studio4 메뉴얼(다운로드1/다운로드2)
       - CodeVisionAVR 메뉴얼(다운로드1/다운로드2)

체리보드(ATMega128)에는 USB 포트가 있는데 데스크탑PC에서 가상 시리얼 포트를 USB로 전송받을수 있습니다.

따라서 체리보드에 부트로더만 올리면 ISP없이 USB 케이블로 프로그램을 다운로드 할수 있습니다.

mega시리즈 AVR에 올릴수 있는 부트로더는 여러가지가 공개되어 있습니다.


1. megaload - http://www.microsyl.com/

1번은 여러번 시도하였으나 성공하지 못했고, 2번, 3번, 4번은 같은 부트로더 같은데 카페 등업이 늦어져서 2번은 확인 못하고, 3번은 다운로드 하다 멈추고, 4번으로 성공했습니다.


먼저 아래 파일을 다운받아 적당한 폴더에 풉니다.




CodeVision을 실행합니다. demo 버전을 사용해도 됩니다. ( http://www.hpinfotech.ro/html/download.htm )
ISP를 PC와 체리보드에 연결합니다.
Settings >> Programmer 를 실행하여 자신의 ISP를 설정합니다.


Tools >> Chip Programmer 를 실행합니다.
File >> LoadFlash - 압축푼파일중에 MegaBoot_phold.hex 파일을 불러들입니다.
그리고 위화면과 같이 설정합니다.
Program 메뉴의 Erase chip, Flash, Fuses bit을 차례로 실행합니다.
여기까지 됐다면 ISP는 필요 없으니 제거 합니다.

USB 케이블을 체리보드에 연결합니다.
압축파일에 MegaBoot를 실행합니다.
컴파일한 hex 파일을 첫번째(flash)영역에 open합니다.
PC에서 인식한 usb포트의 가상 시리얼 포트를 확인하여 Serial Port Setup 영역에 설정합니다.
(가상 시리얼포트 번호는 제어판 >> "시스템 등록정보"를 실행하여 하드웨어 텝에 >> 장리관리자 >> "포트" 부분을 보면 확인가능합니다.)
체리보드의 리셋을 누르니다.
그러면 hex파일이 다운로드 됩니다.

만약 안된다면 BaudRate를 다른것으로 변경해보세요.
BaudRate가 맞으면 Target Infomation에 자신의 칩이 뜰껍니다.

자 이제 ISP는 갖다 버리세요 ^^;
atmega128 트레이닝 보드인 체리보드 입니다.
오늘 오후에 걸려온 전화 한통...
택배 입니다. 착불입니다.
[이런 집에 아무도 없는데...]
택배비는 계좌이체해주세요.
[와 택배 아저씨가 착불 택배비를 계좌이체 해달라네요. 이런 고마울때가...체리보드 오늘 구경 못하는 줄 알았네...]

실물을 보니 보드가 사진보다 정말 이쁘게 생겼네요. 감격에 쓰나미가....ㅠㅠ
빨리 구동 시켜보고 싶은데....ISP가 아직 도착을 안했네요.
체리보드는 하루만에 왔는데 ISP는 왜 이렇게 오래걸리는지...
손가락이 근질 근질하네요.

아두이노 스토리 카페 매니저님 덕에 체리보드를 써볼수 있게 되었습니다. 감사합니다. ^^
아두이노도 버벅대고 있는데 체리 배울려면 공부 열심히 해야겠네요.



Parallel ISP (프린터 포트 ISP)

아두이노 사이트에서 소개하고 있는 초간단 프린터 포트용 ISP 입니다.
220옴 저항 x 1, 470옴 저항 x 2개가 전부네요



윤덕용 교수님의 프린터 포트용 ISP V2.0


Serial ISP (시리얼 포트 ISP)

윤덕용 교수님의 시리얼 포트용 ISP 구형
윤덕용 교수님의 시리얼 포트용 ISP V2.0


USB ISP

윤덕용 교수님의 시리얼 포트용 ISP V2.0


USBtiny ISP

  1. saytact 2010.12.10 15:29

    안녕하세요..또 모르는 것이 나타나서 찾아왔습니다

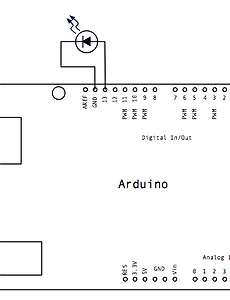

    원하던 대로 아두이노 스케치 및 작동은 잘 되나, 지금은 3v 핀 led 5파이를 사용했습니다.
    밝은 빛을 원하여 3v(하나는 2v) 1w 파워 led를 구입하였습니다.
    이쪽을 잘 몰라 3v면 대체하면 될려나 생각했지만. P=VI로 1w&3V이면 330mA정도의 전류가 필요하다구 하네요;;
    그러면 TR을 사용해 회로구성이 필요하다고 하네요;;
    (점점 미궁으로 빠지는 후반작업...단순히 조금 밝은 빛을 원했을 뿐이데...)
    전류..저항.....짧은 시간 들여봐서는 잘 이해가 안되네요..
    조금 도움을 주실수 있으신가요? (설명은 아주 쉽게..유치원생을 가르치듯한 언어로 부탁드립니다^^;;)

    • BlogIcon pepsiman 2010.12.10 17:20 신고

      tr은 아직 저도 잘 사용 못해서요.
      도움이 못되어 드리겠네요 ^^;;;

  2. saytact 2010.12.10 23:17

    혹 그럼 아두이노에 한 포트로 여려개의 led의 연결해 환하게 만들수 있나요?
    (스위치 3개와 각각 연결된 RGB 색의 led 1개씩..지금 9,10,11번에 led 연결.
    스위치는 7,6,5에 연결되어 있거든요. 여기에 기본으로 불이 들어와있는 led 백색을 12번에 추가할 예정이고,)
    RGB 색이 너무 약해, 좀더 밝게 하고 싶어 파워 led를 구입한 것이였거든요
    핀 led를 더 연결해 밝게 할수 있나요?

2009/05/19 arduino에 사용가능한 이더넷 모듈에서 소개했던 WIZ811MJ이 도착했습니다.
사실 벌써 도착했는데 만질 시간이 없어서 못하고 있었다는...

보시다 시피 썰렁하게 연결되어 있는데, 간단한 연결(6핀)만으로 아두이노를 인터넷에 연결이 가능합니다.

사진과 같이 연결하였고, 연결은 엉성해도 동작은 잘 되더군요. ^^

필요한 핀에만 소켓을 끼웠습니다.

많은 핀중에 6개만 사용하면 됩니다. 나머지 하나는 리셋핀....

조그만한게 귀엽게 생겼죠? ^^;


WIZ811MJ 모델은 2.54mm 간격의 40핀으로 핀이 구성되어 있습니다. 듀얼핀이라 브레드보드에 직접은 안되네요.
아두이노와 각 핀의 연결은 위의 그림과 같이 D10~D13, 3V3, GND 6개의 핀을 연결합니다.
아두이노 두에밀라노브(데시밀라)에는 3.3v 출력이 있어서 직접 연결이 가능합니다.



WIZ811MJ는 arduino ethernet shield와 같은 칩을 사용하기 때문에 라이브러리도 호환된다는것이 최대 장점이라고 할 수 있습니다. 이미 만들어져 있는 아두이노 이더넷 라이브러리를 가져다 쓰기만 하면 됩니다. 예제까지도....

아두이노 소스는 아두이노 웹서버로  Examples/Library-Ethernet/WebServer 에 있는 예제를 사용해봤습니다.

/*
 * Web Server
 *
 * A simple web server that shows the value of the analog input pins.
 */

#include

byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
byte ip[] = { 192, 168, 0, 20 };

Server server(80);

void setup()
{
  Ethernet.begin(mac, ip);
  server.begin();
}

void loop()
{
  Client client = server.available();
  if (client) {
    // an http request ends with a blank line
    boolean current_line_is_blank = true;
    while (client.connected()) {
      if (client.available()) {
        char c = client.read();
        // if we've gotten to the end of the line (received a newline
        // character) and the line is blank, the http request has ended,
        // so we can send a reply
        if (c == '\n' && current_line_is_blank) {
          // send a standard http response header
          client.println("HTTP/1.1 200 OK");
          client.println("Content-Type: text/html");
          client.println();

          // output the value of each analog input pin
          for (int i = 0; i < 6; i++) {
            client.print("analog input ");
            client.print(i);
            client.print(" is ");
            client.print(analogRead(i));
            client.println("
"); } break; } if (c == '\n') { // we're starting a new line current_line_is_blank = true; } else if (c != '\r') { // we've gotten a character on the current line current_line_is_blank = false; } } } // give the web browser time to receive the data delay(1); client.stop(); } }
소스중 위의 mac과 ip 부분은 자신에 맞게 수정해야 합니다.

WIZ811MJ는 DHCP를 지원하지 않는데, 아마도 DHCP기능이 없어서 그냥은 연결이 안되는듯합니다.
소스의 빨간색부분을 공유기의 IP 수동할당에 추가하고, 오른쪽에 추가버튼을 누르면 왼쪽에 추가 됩니다.


브라우저에서 설정한 IP로 아두이노에 접속한 모습입니다. 아날로그 핀의 값을 출력하는 웹서버 프로그램입니다.

이제 아두이노에 달린 날개를 잘 활용하는 일만 남았네요. ^^
